{초정밀 초음파두께측정기 (Precision Ultrasonic thickness gauge)}

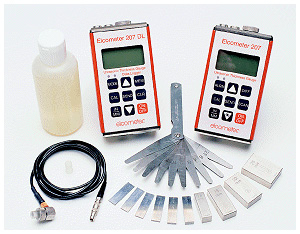

* Elcometer 207 and 207DL Ultrasonic Thickness Gauge


초음파를 이용하여 철, 플라스틱 알루미늄 유리 등의 두께를 정밀하게 측정할 수 있는 장비로서 범용 초음파두께 측정기와는 달리 25mm까지의 두께를 0.002mm 단위로 아주 정확하게 측정할수 있다. 또 전 Model에 High Scan Mode 방식을 채용 넓은 범위도 빠르게 측정할 수 있게 되었고 백라이트가 기본 장착 되어있다. 특히 Echo to Echo Mode에서는 재질에 입혀진 페인트나 코팅을 제거할 필요 없이 바로 사용 할 수 있으며, 또한 3가지 방식으로 보정(Calibration)을 할 수 있어 좀 더 정확한 측정이 가능하다.

◎ 기능

· Echo to Echo Mode: 0.15mm부터 시작되는 아주 얇은 재질에 적용되며, 또한 이 Mode에서는 재질에 입혀진 페인트나 코팅막을 재질의 두께를 측정하기 위하여 제거할 필요가 없다. 자동으로 재질에 입혀진 페인트나 코팅막을 무시하고 측정한다. · Interface Echo Mode: 1.65mm가 넘는 재질을 측정할 때 쓰이는 Mode이다. 상기 두 Mode는 사용자가 직접 지정할수 있고 또한 자동으로 변환하게 셋팅을 할수가 있다. · High Speed Scan Mode : 넓은 범위의 표면에 Transducer를 대고 움직이며 최소값을 측정할 수 있는 Mode로서Transducer가 측정하는 동안에 최소값은 Memory에 계속 유지되어 측정이 끝난 후 Display 되는 Mode (일반Mode: 약 1초당 4회 측정, High Speed Scan Mode: 약 1초당 16회 측정) · Differential Mode : 측정 전에 미리 목표 값을 지정하여 측정시의 실지측정 값과 목표 값과의 차이 값을 실지측정 값과 같이  Display 해주는 Mode · Alarm Mode : 측정 전에 미리 목표 값을 지정하여 만약 실지 측정 값이 목표 값보다 적을 때는 빨간 LED가 켜지며 신호음이 울리게 되고 맞는 측정 값이 나오면 초록색 LED가 켜지게 되는 MODE · Data Output : 측정한 Data를 PC와 연결하여 전송하는 기능 · Data-logging: 1000개의 측정 값 저장가능 - 1개의 Batch나 여러 개의 Batch에 저장가능. 저장된 Data는 Printer나 PC로 직접연결 가능 · EDTS : PC로 Data를 전송할 때 스프레드쉬트 등의 Program에서 File을 직접 읽을 수 있도록 하는 Program · EDCS : PC로 전송된 Data를 직접 Access하여 Data보관, 보고서작성, 그래프작성, 출력 등을 할 수 있는 Program

◎ 일반사양
