특징
PCB 기판 위의 동박측정
매우빠른 측정속도
측정범위 : 2~120um

적용분야
자체품질검사용
납품성적서 제출용

기능

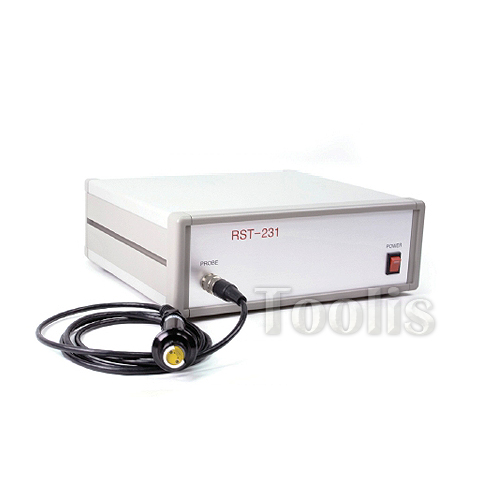

RST-231은 1초 이내 PCB 기판 위의 동박(Copper Foil)을 간편하게 측정하는 최적의 계측기 입니다.
4pin 전극(Kelvin System)측정방법을 채용함으로써 단층 PCB 혹은 다층 PCB에서의 정확한 측정이 가능합니다.
테스크탑 PC, 혹은 노트북을 이용하여 작동하기 때문에 사용자의 작동 방법이 쉬울 뿐만 아니라
측정 데이터의 확인 및 관리가 편리합니다.
두 종류의 측정 범위가 선택 가능하며, 2um에서 120um까지 측정이 가능합니다.
최대 40개의 채널 생성이 가능하며, 설정에 따라 사용자 명, 샘플의 이름,
샘플의 번호 등을 등록할 수도 있습니다.
측정 데이터는 각각의 채널에 저장되며 통계 자료로서 채널 내부에서 사용할 수 있습니다.
측정 데이터는 프로파일과 X-R 챠트, 통계 자료로 확인할 수 있습니다.
사용자의 요구에 맞게 최대값, 최소값을 설정해 놓고 그 수치를 벗어나게 되면 사용자에게 알람으로 표시합니다.

제품사양

모델	RST-231
제작사	Elecfine (일본)
측정원리	4-핀(검출 전극) 전기 저항 시스템
측정범위	2 ~ 24 um , 10 ~ 120 um
측정채널	최대 40 채널 생성 가능
데이터저장	100,000데이터 저장가능
화면표시	PC 모니터 또는 노트북 LCD모니터
통계처리	최대값, 최소값, 평균값, 표준편차, 히스토그램 표시  상한값, 하한값 설정 가능
전원	AC100 ~ 240V ± 10%, 50/60 Hz, 10VA
본체크기	280(W) ´ 230(D) ´ 88(H) mm
표준부품	4 pin 전극 (KD-110) 표준 시편  (TCU-145)

4Pin 전극의 표준 사양
구분	Pin과 Pin 사이의 간격	Pin의 직경
KD-110	1 mm	0.1 R (표준부속품)
KD-105	1 mm	0.05 R
KD-210	2 mm	0.1 R
